장비 :
• 25μ Gold wire, 2 "스풀에 100m
• 표준 25μ Capillary
• 반자동 볼 - 웨지 와이어 본더 HB16

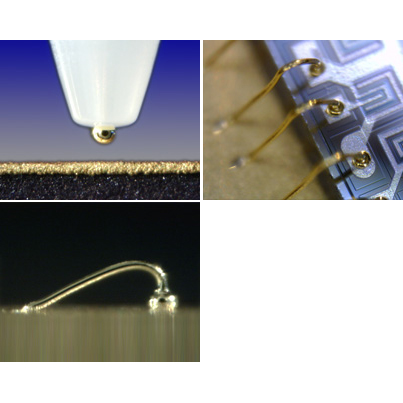

본딩 프로세스 :
• Capillary에 와이어를 연결합니다.
• 프로그램 본드 파라미터, 볼 크기 및 루프 프로파일.
• 두 번째 본드 클램프가 닫히면 와이어가 절단되고 볼은 EFO (전기 불꽃이 꺼짐)로 만들어집니다.
• 히터 표면을 120 ° C까지 설정하는 것이 좋습니다.
웨지 - 웨지 본딩에 대한 이점 :
• 첫 번째 본드 연결이 더 안정적입니다.
• 본딩 볼이 더 부드럽습니다.
• 와이어가 수직으로 이동하여 높이 차이가 큰 경우 적합합니다.
• 금과 구리 배선 가능.
