리본 쐐기를 사용한 본딩 프로세스
리본 연결의 장점은 낮은 임피던스와 상당한 열 방출입니다. 이러한 특성으로 인해 리본은 RF 기술과 같이 자주 사용됩니다.
장비:
• 250 x 25μ 골드 리본, 2 "스풀에 10m
• 본드 지 길이가 100μ 인 250 x 25μ 쐐기 공구
• 반자동 Wedge bonding HB16

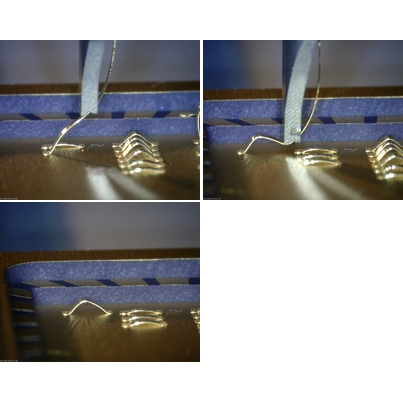

25μ 와이어와 다른 Wire 비교
본딩 프로세스 :
• 리본은 기존의 금 와이어와 마찬가지로 처리됩니다.
• 큰 접합 영역으로 인해 대부분의 접합 매개 변수가 높아야 합니다. 초음파 및 본딩 힘.
• 리본은 사각형 모양으로 인해 꼬임 없이 공구를 통해 코일에서 공급되어야 합니다. 때로는 도구를 통해 리본을 실을 때 까다로울 수 있습니다. 가위로 리본을 정확하게 자를 수 있습니다.
• 안정한 결합의 경우 기판은 120 ° C 온도에 있어야 합니다.
